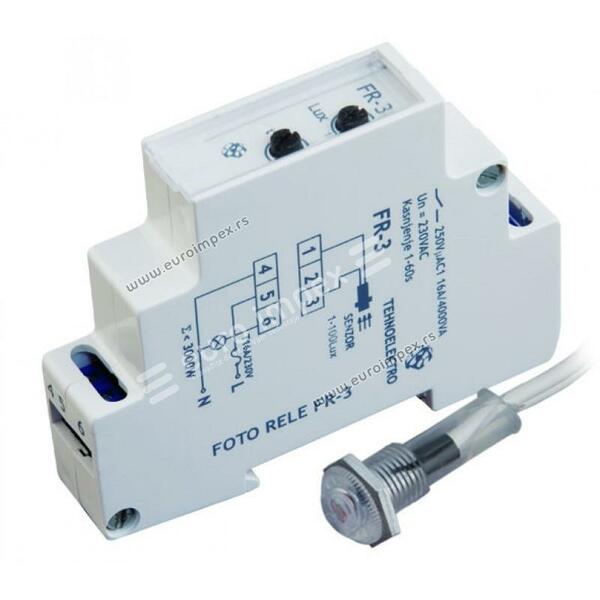

FR-3 FOTORELE SA SONDOM TE 2/310-0002
Podešavanje osvetljaja: 1-100lux
Kašnjenje reagovanja: do 60s
Kabli sonde: 1,5m
Snaga kontakta: 16A/250VAC
Opterecenje: Sijalice do 3000W
Montaža: na DIN-šinu
Dimenzije kucišta ŠxVxD: 19x89x69
Primena: Automatsko paljenje i gašenje spoljne rasvete
Vrši uključivanje/isključivanje uređaja u zavisnosti od os- vetljenosti koju registruje sonda. Primenjuje se u automatizaciji javne rasvete, rasvete izloga itd. Kašnjenjem uključenja do 60s foto rele ignoriše kratkotrajne smetnje izazvane farovima automobila i sl. UGRADNJA Obratiti pažnju na položaj sonde foto relea. On treba da bude takav da sondi omogući optimalan prijem dnevne svetlosti, a da ostali izvori svetlosti npr. ulična rasveta nema- ju uticaja na sondu odnosno ne ometaju je. Kabli sonde se može produžiti do 100m. Kućište foto relea montirati na šinu 35mm u ormaru ili na mestu koje je zaštićeno od atmosferskih uticaja. POVEZIVANJE Foto rele se napaja mrežnim naponom 250V 50Hz na klemama 4 (N) i 5 (L). Potrošač se povezuje na kleme 4 (N) i 6 (L). Preporučuje se upotreba kontaktora za struje veće od 5A. Sonda se povezuje na par klema 1 i 3. Polaritet sonde nije bitan. Na čeonoj strani se nalaze 2 trimera. Jednim se podešava nivo svetlosti koju sonda registruje, a drugim kašnjenje uključenja/isključenja. Kašnjenjem uključenja, odnosno isključenja ignorišemo kratkotrajne smetnje koje mogu izazvati farovi automobila i sl.
Težina: 0.15kg
